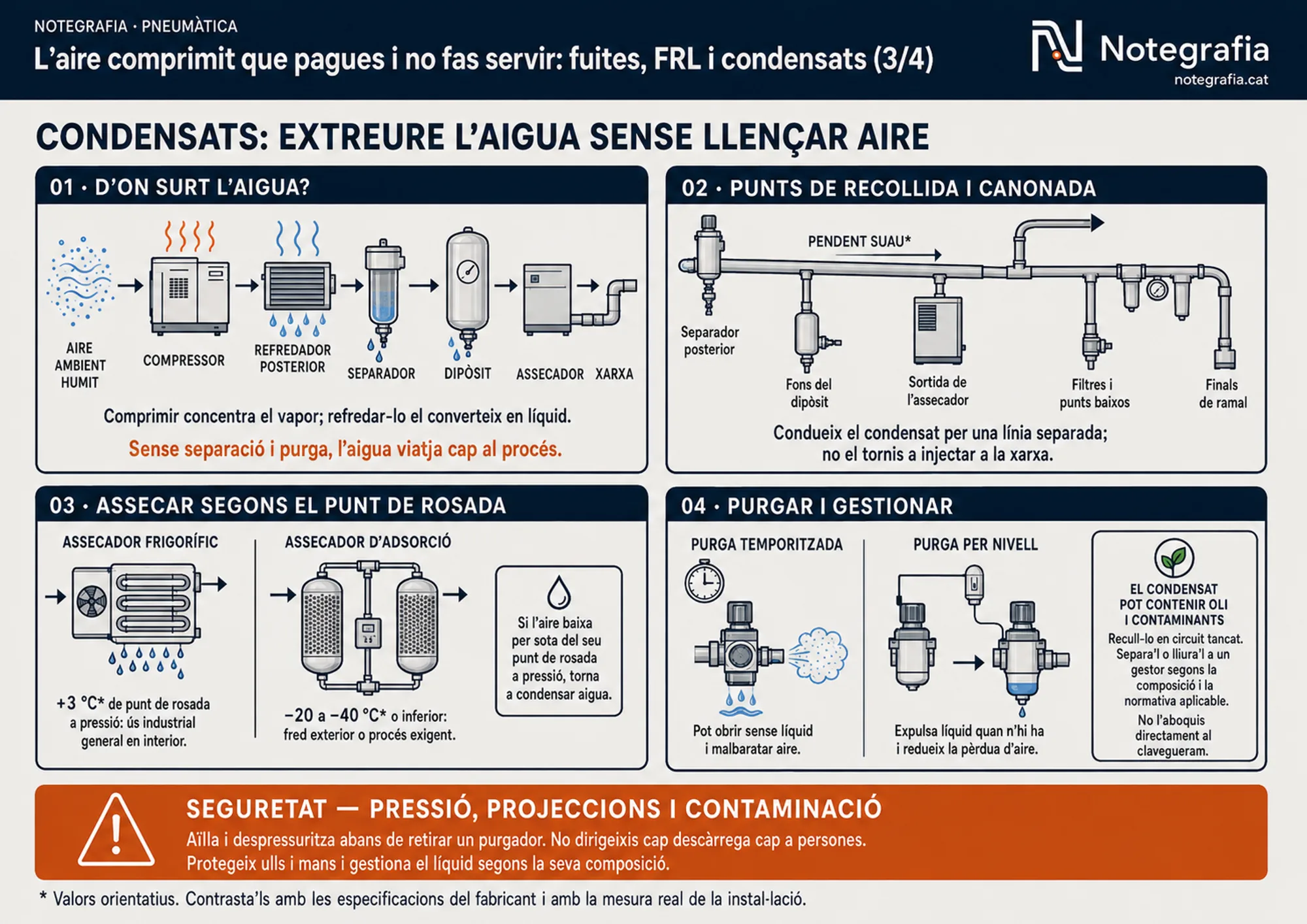

Comprimir l'aire concentra el vapor d'aigua; refredar-lo el converteix en líquid. Sense separació i purga, aquesta aigua viatja cap al procés. Aquesta tercera peça de la sèrie explica com s'extreu sense malbaratar aire.
D'on surt l'aigua
Aire ambient humit, compressor, refredador posterior, separador, dipòsit, assecador i xarxa: a cada etapa de refredament apareix condensat que cal recollir.
Punts de recollida i canonada
La línia principal amb pendent suau; recollida al separador posterior, al fons del dipòsit, a la sortida de l'assecador, als filtres i punts baixos i als finals de ramal. El condensat es condueix per una línia separada: mai es torna a injectar a la xarxa.
Assecar segons el punt de rosada
L'assecador frigorífic dona un punt de rosada a pressió d'uns +3 °C (orientatiu): ús industrial general en interior. L'assecador d'adsorció arriba a −20 / −40 °C o menys: fred exterior o processos exigents. Si l'aire baixa per sota del seu punt de rosada a pressió, torna a condensar aigua.
Purgar i gestionar
La purga temporitzada pot obrir sense líquid i malbaratar aire; la purga per nivell expulsa líquid només quan n'hi ha i redueix la pèrdua. I el condensat pot contenir oli i contaminants: es recull en circuit tancat, es separa o es lliura a un gestor segons la composició i la normativa aplicable, i mai s'aboca directament al clavegueram.
Seguretat
Aïlla i despressuritza abans de retirar un purgador; cap descàrrega dirigida cap a persones; protecció d'ulls i mans, i gestió del líquid segons la seva composició.
Valors orientatius: cal contrastar-los amb les especificacions del fabricant i la mesura real de la instal·lació.
